keysight FlexDCA軟件如何選擇眼圖模板？是德FlexDCA軟件-教程
FlexDCA 軟件在是德科技數字通信分析儀（DCA）系列采樣示波器（又稱為等效時間示波器）上運行。 DCA 能夠幫助您顯示和分析高速信號（例如在有線通信和數據中心鏈路中使用的信號）的模擬屬性。FlexDCA 由廠家負責安裝到 DCA-X 主機上，也可以安裝在計算機上來控制 DCA-M 或遠程控制 DCA-X。
雙擊“FlexDCA”，打開FlexDCA軟件
2.如果鼠標在其他選項卡，切換到“Mask Test”菜單，找“Add Mask Test”菜單并點擊

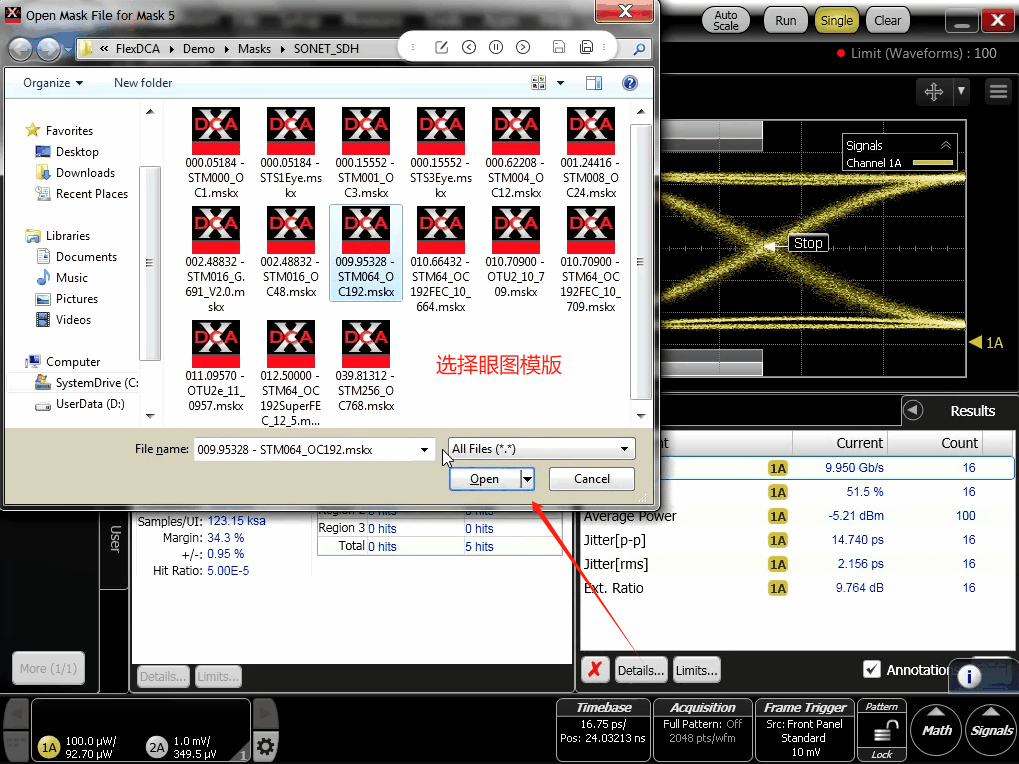

3.打開"Open Mask File for Mask 5",對話框，選擇眼圖模板。
注意：針對不同的應用場景，選擇對應模板即可。(Masks文件下有很多不同類型的眼圖模板)
4.選擇模板，點擊“open”,返回界面這時候并沒有運行，無法正常查看數據。
5.在“Mask Test”菜單，找“Mask Test Margins for Mask 5”菜單并點擊，彈出對話框。
6.勾選“Mask Test Margins On”，Margin Type選擇“AUTO”, Auto Mask Margin Settings選擇“Hit Ratio”，如上圖所示。關閉對話框即可
注意：
1.勾選“Mask Test Margins On”，為了打開測試開關。
2.Margin Type中“AUTO”自動模式，Manual手動模式
3.Auto Margin Specification Type類型有兩種：
Hit Count：嚴格模式，不允許眼圖在Margin陰影有散點。
Hit Ratio：寬松模式，眼圖允許部分散點會落在Margin陰影處。
7.清除數據，重新渲染數據，可以點擊“Clear”按鈕。然后單擊“RUN”按鈕
8.界面下方有兩塊白色區域，可查看具體的眼圖測試數據。
注意：如果沒有想要的眼圖參數，可自定義編輯顯示，下期來說哈
