Keysight 86100D DCA-X 示波器的主要技術規格書和模塊。Keysight 86100D能夠進行高精度測量，適用于數字設計和測試等領域，支持高達80GBd的數據速率，并可同時處理16個通道。產品特性包括精確的時間間隔測量、多樣的觸發選項以及高級信號分析功能。文檔詳細列出了設備的操作溫度范圍、電源要求、重量尺寸、系統性能指標以及各種接口和連接選項。此外，還提供了關于如何根據具體應用需求選擇合適的模塊和軟件套餐的信息，包括對硬件升級選項和軟件特征選項的說明。

產品概述：

• 產品定位：86100D DCA-X是一款高性能的寬帶示波器主機框，用于對高速數字設計進行精密測量。

• 測量能力：支持從50 MBd到超過80 GBd的高速數字設計，并能在最多16個通道上同時進行測量。

應用領域：

• 光收發器設計與生產測試：用于光收發器的性能驗證和故障排查。

• 電氣ASIC/FPGA/IC設計：在ASIC、FPGA和IC的設計過程中，提供精確的電氣特性分析和表征。

• 串行總線特性分析：通過TDR/TDT和S參數測量，對串行總線、電纜和PCB進行特性分析、測量和故障排查。

系統集成與兼容性：

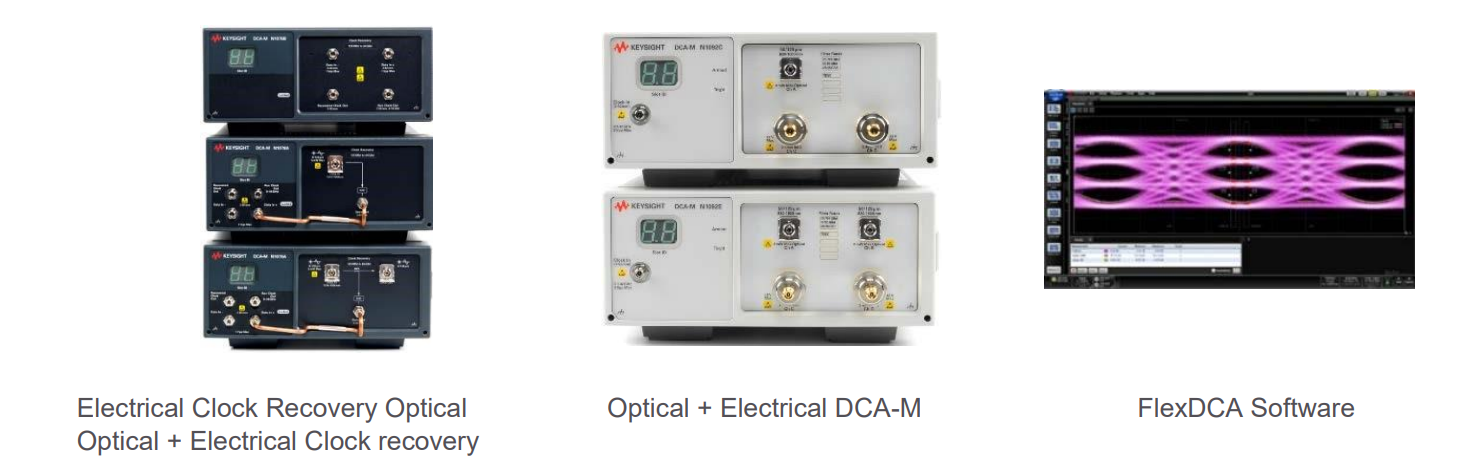

• DCA-X解決方案：Keysight提供完整的數字通信分析儀（DCA）解決方案，可與DCA-X配合使用，包括時鐘恢復、獨立的DCA-M數字通信分析儀和FlexDCA采樣示波器軟件。

• 支持文檔：提供了多份相關文檔，詳細介紹Keysight的DCA家族，包括產品手冊、軟件技術概覽、配置指南和數據表等。

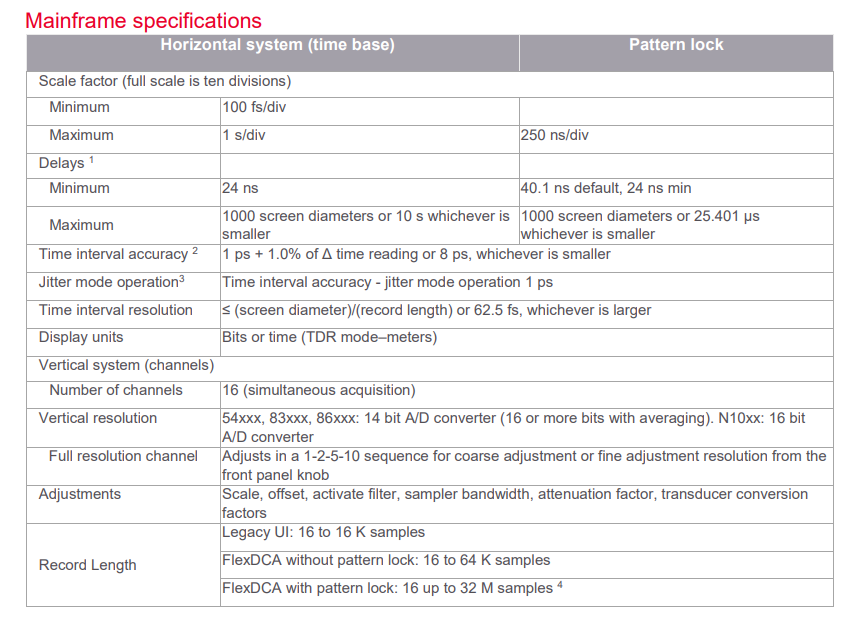

技術指標與規格：

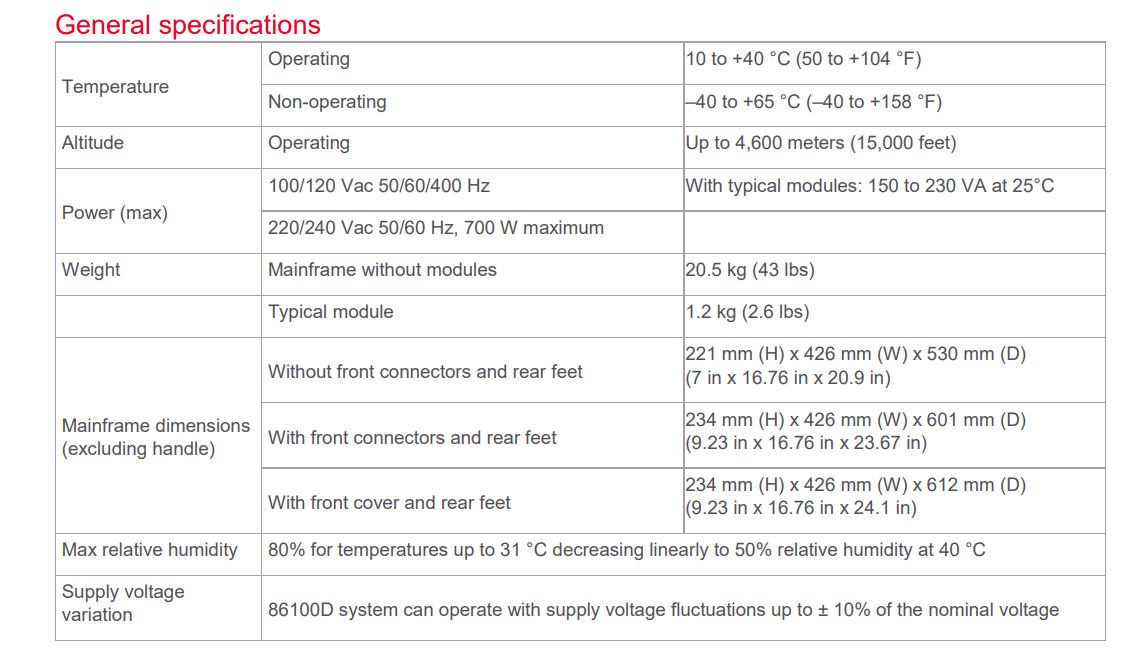

• 工作溫度：操作溫度范圍為+10至+40°C，非操作溫度范圍為-40至+65°C。

• 性能參數：規格描述了儀器在開機后一小時且自校準有效時的保證性能。通過頻繁的用戶校準，許多性能參數可以得到提升。

• 校準周期：為保持最佳性能，建議每12個月進行一次完整的規格驗證。

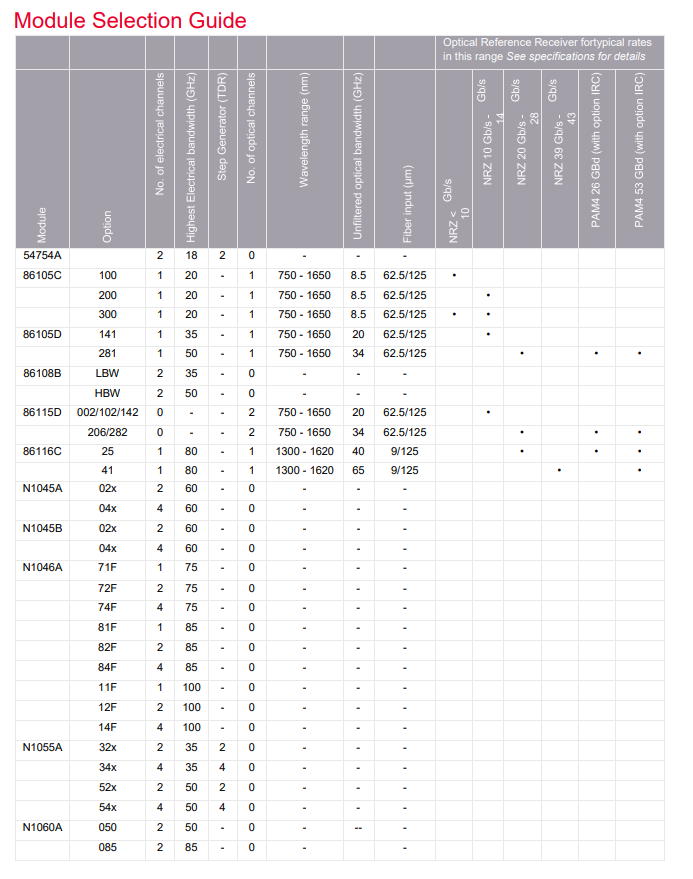

模塊選擇指南：

• 模塊支持：提供了模塊選擇指南，列出了可用于86100D DCA-X主機框的模塊，以及雖然目前不可用但將來可能支持的模塊。

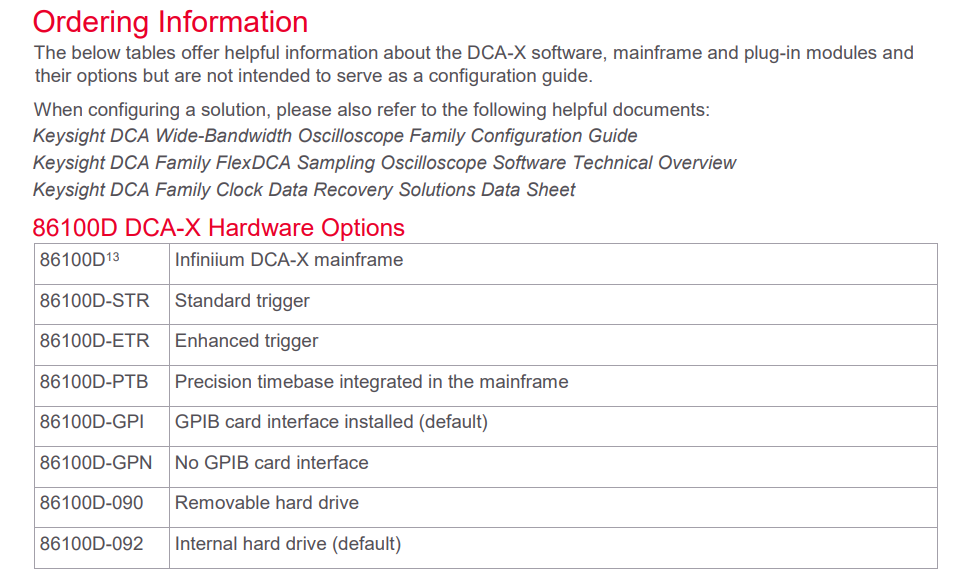

訂購信息

• 產品訂購：詳細列出了訂購86100D DCA-X及其配件和模塊所需的信息，便于客戶根據需求進行配置和購買。

86100D DCA-X寬帶示波器主機框的產品定位、應用領域、技術指標、模塊兼容性、訂購信息以及相關的系統集成和兼容性。通過詳細的數據、事實、過程和方法，為用戶提供了全面的產品信息和技術規格。
