主要特性：

• 一體化儀器，內置 BERT 和采樣示波器

• 最多可使用 4 通道 BERT 和 4 通道采樣示波器同時測量

• 快速測量和高性能縮短了測量時間

采樣示波器

• 約 5 秒時間可捕獲 100 萬個樣本，采樣速率高達 250,000 樣本/秒

• 內置高靈敏度 O/E（-15 dBm，典型值，SMF），支持測量經光開關等外設衰減后的信號

• 高帶寬：35 GHz (光, SMF), 25 GHz (光, MMF), 40 GHz (電)

• 低抖動：200 fs rms（典型值）

• NRZ 和 PAM4 信號分析能力，支持 53Gbaud PAM4 分析

• 用于 NRZ 和 PAM4 的內置時鐘恢復單元（CRU）支持 26G/53G

• NRZ 抖動分量分析

BERT

• 低抖動 PPG：600 fs rms（典型值）

• 高靈敏度 ED：25 mV（典型值）

• 內置 PC，可實現穩定的操作

描述：

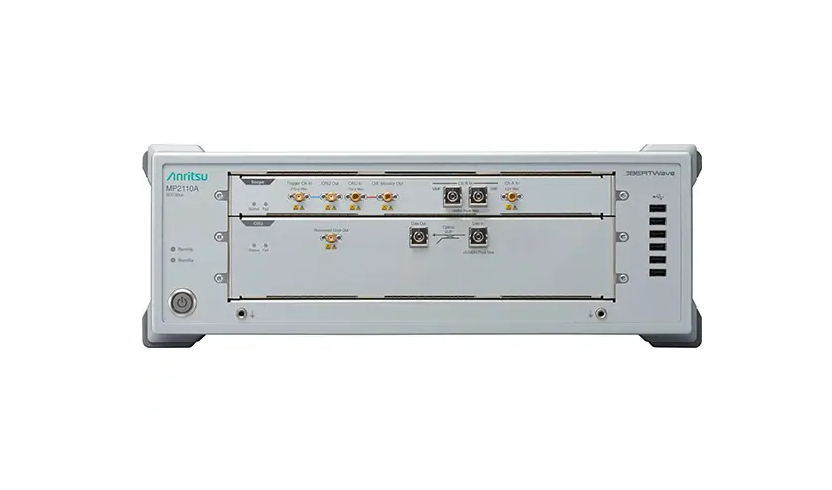

BERTWave MP2110A 是一款內置誤碼率測試儀 (BERT) 和采樣示波器的一體化測量儀器，支持光模塊的誤碼率 (BER) 測量、眼圖模板測試、眼圖分析等評估操作。

為了評估光通訊系統中使用的光模塊，需要使用 BERT 和采樣示波器。有了內置 4 通道 BERT 和 4 通道采樣示波器的一體化 BERTWave MP2110A，就無需再使用單獨的儀器，從而降低了儀器投入資本和生產成本。

而且，BERTWave MP2110A 不僅可在光模塊的 RX 側同時測量多達 4 個通道的誤碼率，還能同時在 Tx 側執行最多 4 個通道的眼圖模板測試和眼圖分析。此外，MP2110A 采樣示波器的采樣速率高達 250,000 樣本/秒，可更快地執行眼圖模板測試和眼圖分析。采用 BERTWave MP2110A 可同時執行 BER 測量和眼圖分析，使測量時間大大縮短。

MP2110A BERT 在標準配置下可測量 24.3Gb/s 至 28.2 Gb/s 的比特率，安裝 Opt-093 后則可測量 9.5Gb/s 至 14.2 Gb/s 的比特率。內置采樣示波器支持的帶寬為 40 GHz（電接口）、35 GHz（SMF，光接口）和 25 GHz（MMF，光接口）。此外，該采樣示波器還標配內置 100 Gb/s 頻段的貝塞爾濾波器，用于測量光信號。

卓越的性能有助于確保提高光模塊的產量。而且，簡化的設置和易用的用戶界面讓 MP2110A 方便操作；向后兼容 10G 誤碼示波器二合一儀器 MP2100B 的遠程命令，確保儀器升級毫無煩憂。 另外，內置 PC 帶來的穩定運行確保在任何操作環境下都能獲得出色的性能。

BERTWave MP2110A 配備多通道 BERT、采樣示波器、高速眼圖分析和模板余量測量功能，因此 可提高光模塊的生產效率，降低生產成本。

應用：

評估 25G / 50G / 100G / 200G / 400G 光模塊、電纜和組件設備的物理層性能：

模塊/電纜：光收發器、有源光纜（AOC）、直接連接電纜（DAC）

器件：TOSA/ROSA、高速光驅動/PHY、驅動器 IC

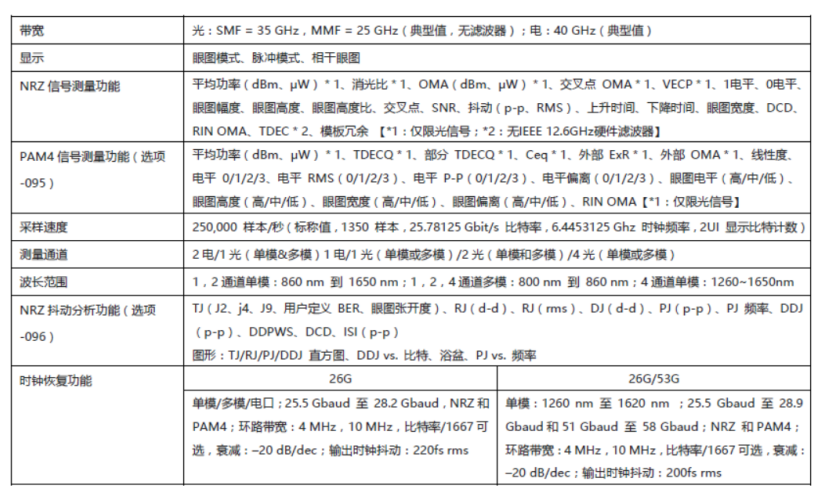

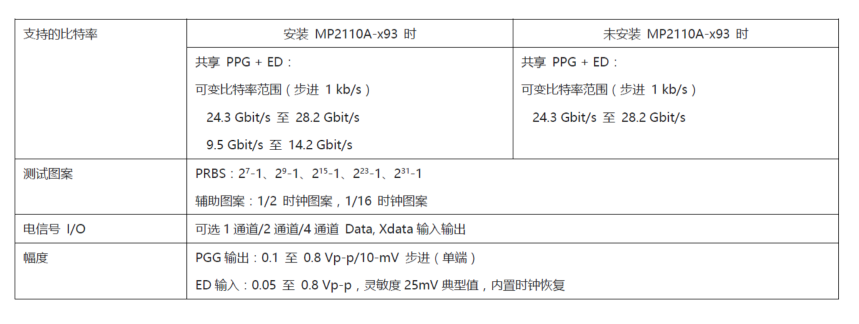

主要性能和規格：
