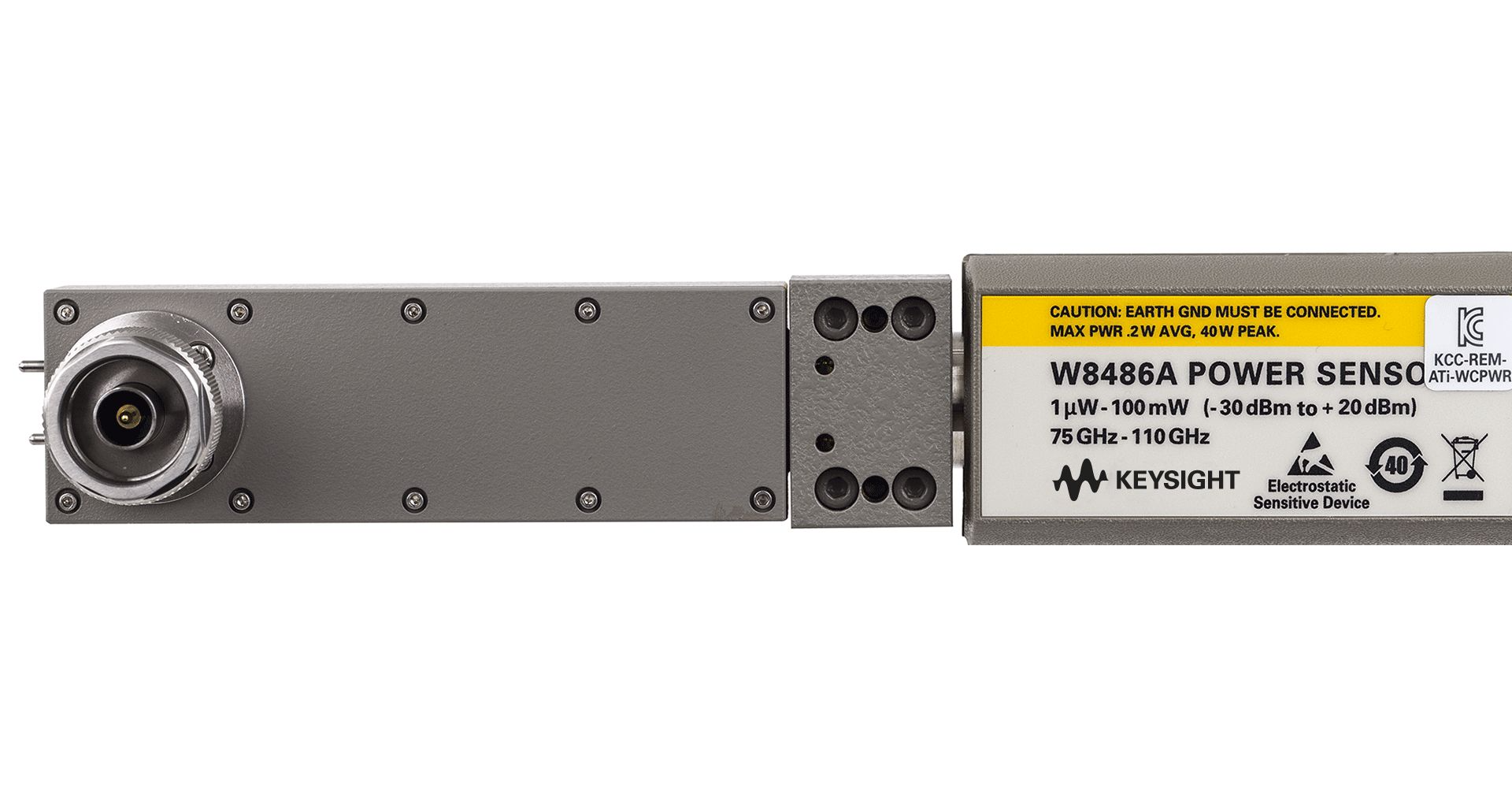

KEYSIGHT W8486A 波導功率傳感器 W 波段 75–110GHz 低駐波比毫米波功率精準測量

主要特性：

KEYSIGHT W8486A 是是德科技面向 W 波段（75–110 GHz）毫米波應用的專用功率傳感器，聚焦毫米波系統功率精準測量需求。憑借寬功率量程與低駐波比設計，在復雜毫米波鏈路中實現低不確定性測量；50 MHz 校準端口與 NIST 溯源校準，保障長期測量穩定性。模塊化設計可無縫接入 EPM、EPM-P、P 系列等功率計平臺，適配實驗室研發、產線批量測試與現場驗證。無內置 EEPROM 需手動錄入校準因子，操作靈活，廣泛支撐 5G/6G 毫米波、雷達、衛星通信等領域的功率表征與性能驗證。

獲取報價

你的位置：首頁

產品中心

KEYSIGHT W8486A 波導功率傳感器 W 波段 75–110GHz 低駐波比毫米波功率精準測量

概述

一、產品差異化優點

W 波段全覆蓋，測量范圍寬：覆蓋 75–110 GHz 核心毫米波頻段，功率量程 - 30 至 + 20 dBm，滿足從微弱信號到中等功率的全場景測量需求。
低駐波比，失配不確定性小：最大 SWR＜1.08，顯著降低波導接口失配帶來的測量誤差，提升復雜鏈路下功率測量準確性。
高溯源精度，測量可靠：50 MHz 校準端口 + NIST 可追溯校準，確保測量結果符合國際標準，長期穩定性優異，數據可復現。
寬兼容，接入便捷：兼容 EPM（N1913/14B）、EPM-P（E4416/17A）、P 系列（N1911/12A）等主流功率計，快速融入現有測試系統。
二極管傳感，響應快速：采用二極管功率傳感元件，測量響應快、線性度好，適配動態毫米波信號的實時功率監測。

二、產品詳細參數

參數類別	具體參數
頻率范圍	75 GHz – 110 GHz（W 波段）Keysight
功率測量范圍	-30 dBm ～ +20 dBm（平均功率）Keysight
最大輸入功率	200 mW（波導端口）
駐波比（SWR）	＜1.08（全頻段）；50 MHz 校準端口＜1.076
傳感元件	二極管功率傳感元件Keysight
校準端口	50 MHz（用于系統校準與溯源）Keysight
校準溯源	可追溯至美國 NIST 毫米波傳感器校準標準Keysight

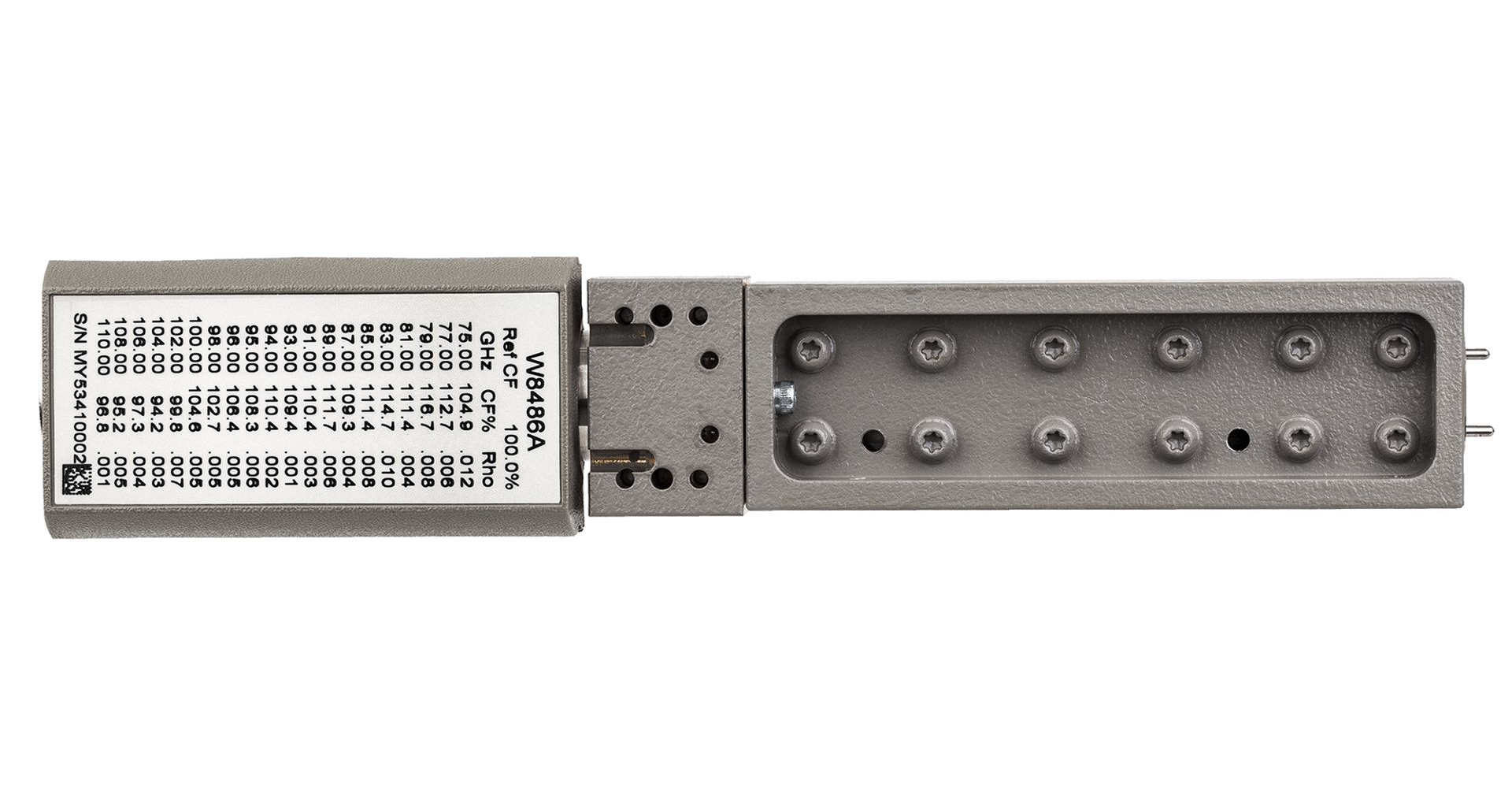

存儲特性	無內置 EEPROM，需手動錄入傳感器背面校準因子至功率計
兼容功率計	EPM（N1913/14B、E4418/19B）、EPM-P（E4416/17A）、P 系列（N1911/12A）；兼容 E1416A VXI、已停產 43x/70100A 等Keysight
應用波段	W 波段（毫米波）

三、應用場景

毫米波通信研發測試：5G/6G 毫米波基站、終端、射頻前端模塊的發射 / 接收功率測量，驗證鏈路功率預算與功放性能。
雷達系統功率表征：車載雷達、安防雷達、氣象雷達的毫米波發射功率、接收靈敏度測試，保障雷達探測精度與可靠性。
衛星通信系統測試：衛星載荷、地面站毫米波收發組件的功率校準與性能驗證，支撐衛星通信鏈路設計與優化。
毫米波器件研發驗證：波導濾波器、耦合器、功分器、毫米波放大器等無源 / 有源器件的插入損耗、增益與功率傳輸特性測試。
產線批量測試與校準：毫米波模塊、組件的出廠功率篩查與校準，通過快速接入功率計實現批量測試，保障產品一致性。
科研與實驗室測量：高校、科研院所毫米波電路與系統研究中的精準功率測量，為新型毫米波技術研發提供數據支撐。
