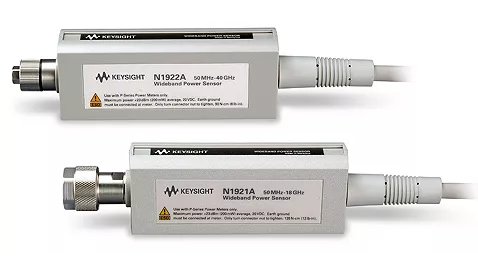

KEYSIGHT N1922A 寬帶功率傳感器 50MHz–40GHz 寬動態 內置校準 射頻微波功率精準測量

主要特性：

KEYSIGHT N1922A 是是德科技面向?qū)拵漕l與微波應用的旗艦級功率傳感器，聚焦 50 MHz–40 GHz 頻段功率精準測量需求。憑借寬動態范圍與內置校準功能，大幅簡化測試流程、降低測量誤差；EEPROM 存儲全參數校正數據，確保長期測量一致性。模塊化設計無縫接入 P 系列功率計平臺，支持峰值 / 平均功率、峰均比等多維度測量，適配實驗室研發、產線批量測試與現場驗證。廣泛支撐 5G/6G 毫米波、衛星通信、雷達系統及射頻器件的功率表征與性能驗證。

獲取報價

你的位置：首頁

產品中心

KEYSIGHT N1922A 寬帶功率傳感器 50MHz–40GHz 寬動態 內置校準 射頻微波功率精準測量

概述

一、產品差異化優點

超寬頻覆蓋，應用場景廣：覆蓋 50 MHz–40 GHz 全頻段，涵蓋從低頻射頻到 Ka 波段微波，滿足 5G/6G、衛星通信、雷達等多領域測試需求。
內置零偏校準，測量更精準：集成直流參考源與開關電路，連接 DUT 時即可完成零偏與校準，消除外部校準源多連接帶來的誤差，降低連接器磨損。
寬動態范圍，信號適配強：-35 dBm 至 + 20 dBm 測量范圍，兼顧微弱信號與中等功率信號，支持峰值功率與平均功率同步測量。
智能數據存儲，即插即用：校準因子、線性度、溫度與帶寬校正數據內置 EEPROM，接入功率計自動加載，無需手動錄入，提升測試效率。
低駐波比 + 高平坦度：最大 VSWR＜1.5，頻率平坦度 ±0.2 dB，有效降低失配誤差，確保全頻段測量一致性。
寬兼容，接入便捷：兼容 P 系列功率計（N1911A、N1912A、N8262A），標配 2.4mm 精密連接器，支持 1.5m/3m/10m 可選電纜長度，適配不同測試環境。

二、產品詳細參數

參數類別	具體參數
頻率范圍	50 MHz – 40 GHz（P 系列寬帶）
功率測量范圍	-35 dBm ～ +20 dBm（平均 / 峰值功率）
最大輸入功率	連續波 + 20 dBm（100 mW），峰值 + 27 dBm（500 mW）
駐波比（VSWR）	＜1.5（全頻段）
頻率平坦度	±0.2 dB（典型值）
傳感元件	二極管功率傳感元件
校準功能	內置直流參考源，支持連接 DUT 時零偏與校準
數據存儲	內置 EEPROM，存儲校準因子、線性度、溫度 / 帶寬校正數據
連接器類型	標配 2.4mm（公頭）精密連接器
電纜長度	標準 1.5m（5ft），可選 3m（10ft）、10m（31ft）
兼容功率計	P 系列：N1911A、N1912A、N8262A
應用頻段	射頻、微波、Ka 波段（50 MHz–40 GHz）

三、應用場景

5G/6G 通信研發測試：基站射頻前端、功放、濾波器、收發模塊的發射 / 接收功率、峰均比測量，驗證鏈路功率預算與功放線性度。
衛星通信系統測試：衛星載荷、地面站微波收發組件的功率校準與性能驗證，支撐衛星通信鏈路設計與優化。
雷達系統功率表征：車載雷達、安防雷達、氣象雷達的微波發射功率、接收靈敏度測試，保障雷達探測精度與可靠性。
射頻器件研發驗證：功分器、耦合器、濾波器、放大器等無源 / 有源器件的插入損耗、增益與功率傳輸特性測試。
產線批量測試與校準：射頻模塊、組件的出廠功率篩查與校準，通過快速接入功率計實現批量測試，保障產品一致性。
科研與實驗室測量：高校、科研院所射頻微波電路與系統研究中的精準功率測量，為新型通信技術研發提供數據支撐。
