1. 品牌介紹

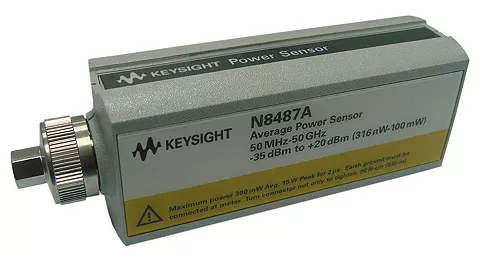

KEYSIGHT(是德科技)源自惠普電子測量事業部,2014 年從安捷倫分拆獨立,是全球領先的射頻微波與電子測試測量解決方案提供商,擁有超 75 年功率測量技術積淀。N8480 系列熱電偶功率傳感器為行業經典升級產品線,融合高精度熱電偶檢測、智能校準與寬頻覆蓋技術,校準可溯源至 NIST 標準,產品覆蓋低頻至毫米波頻段,適配通信、雷達、計量、航空航天等嚴苛測試場景,為全球用戶提供穩定可靠的微波功率測量支撐。
2. 產品特點
超寬微波頻率覆蓋:頻率范圍 50MHz 至 50GHz,覆蓋射頻至毫米波主流頻段,滿足高頻微波器件與系統功率測試需求是德科技。
優異測量精度指標:功率線性度<1%,低駐波比(SWR)最小化不匹配不確定性,功率測量重復性高,保障長期測試一致性。
智能 EEPROM 校準:內置 EEPROM 存儲全頻段校準系數、線性度與溫度補償數據,連接功率計自動下載,徹底免除手動輸入校準值。
寬動態測量范圍:功率測量區間 - 35dBm 至 + 20dBm,兼顧微弱微波信號與中高功率信號測量,適配多場景功率表征。
多系列功率計兼容:完美適配 EPM(E4418B/19B、N1913A/14A)、EPM-P(E4416A/17A)、P 系列(N1911A/12A)功率計,系統集成靈活。
SCPI 代碼兼容性:標準配置兼容 E 系列傳感器 SCPI 代碼,選件 CFT 支持 8480 系列代碼復用,降低傳統系統升級遷移成本是德科技。
NIST 可溯源校準:出廠校準可追溯至美國國家標準與技術研究所(NIST),滿足計量實驗室、第三方檢測機構合規要求。
高頻專用接口設計:標配 2.4mm 公頭射頻接口,適配 50Ω 高頻微波測試鏈路,耐用性強,支持高頻次插拔測試。
3. 產品規格
頻率范圍:50MHz~50GHz
功率測量范圍:-35dBm~+20dBm(55dB 動態范圍)
測量類型:平均功率、連續波(CW)功率
檢測原理:熱電偶式功率檢測
功率線性度:<1%
射頻接口:2.4mm 公頭(50Ω)
校準存儲:內置 EEPROM,自動加載校準 / 補償數據
SCPI 兼容:標準 E 系列兼容;選件 CFT 支持 8480 系列兼容
兼容功率計:EPM 系列、EPM-P 系列、P 系列全型號
校準溯源:NIST 可溯源
工作溫度:0℃~+55℃
存儲溫度:-40℃~+85℃
尺寸 / 重量:38mm(寬)×30mm(高)×121mm(長),約 0.2kg
4. 應用場景
計量實驗室校準:作為標準功率探頭,完成射頻 / 微波功率計、信號源、頻譜分析儀的功率校準,滿足 NIST 溯源與計量合規要求。
雷達系統測試:機載 / 艦載雷達發射機平均功率、射頻鏈路功率損耗測量,支撐雷達系統研發、調試與性能驗證。
無線通信設備測試:5G/6G 基站、微波通信終端、衛星通信設備的射頻平均功率校準,保障發射功率合規性。
微波元器件表征:濾波器、放大器、混頻器、衰減器、波導器件等微波器件的功率傳輸特性與損耗測試。
航空航天電子測試:航天通信載荷、機載微波設備的功率穩定性測試,適配嚴苛環境下的高精度測量需求。
產線批量檢測:微波通信模塊、雷達組件出廠功率一致性篩查,搭配自動化功率計實現快速批量測量,提升產線效率。
