1. 品牌介紹

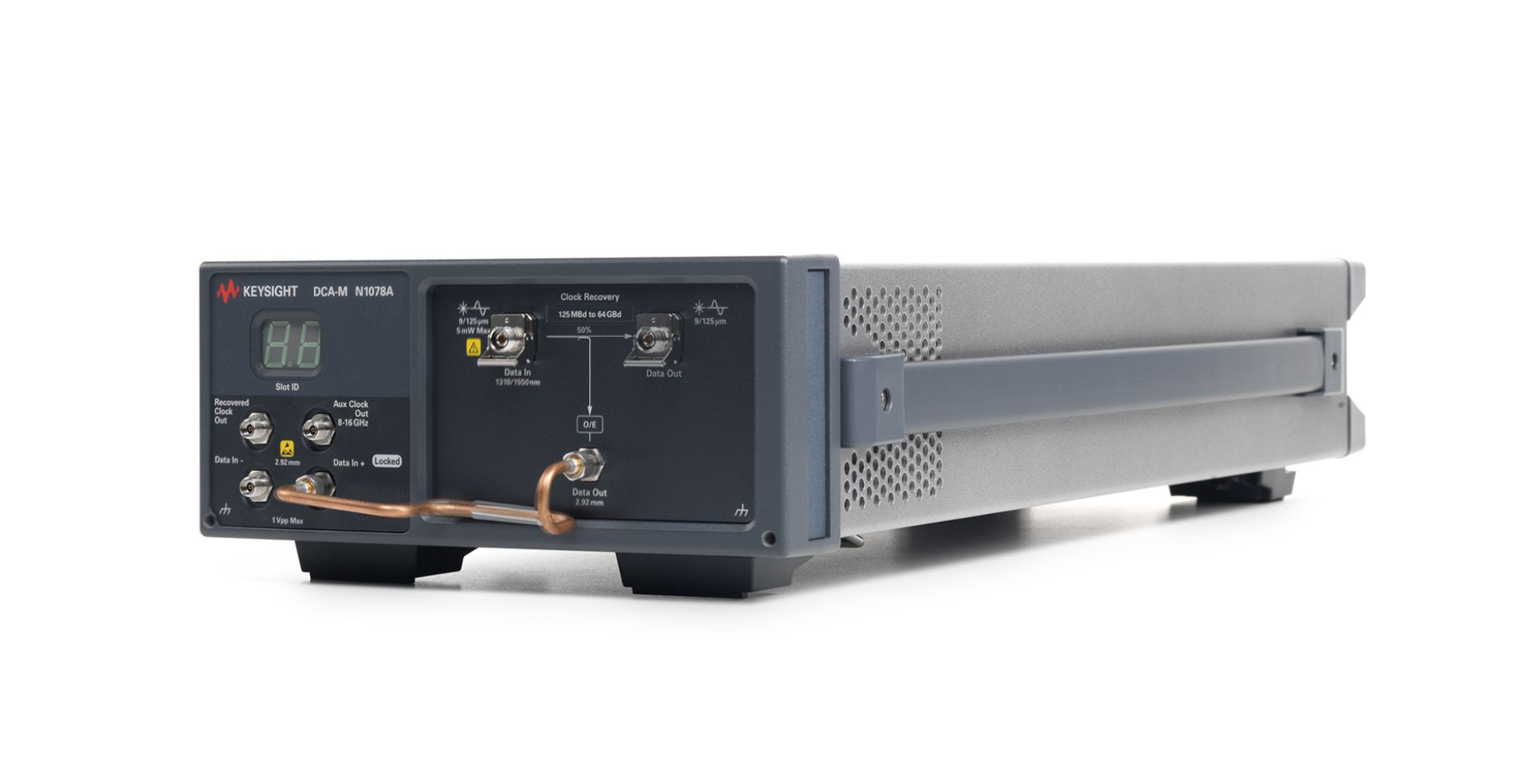

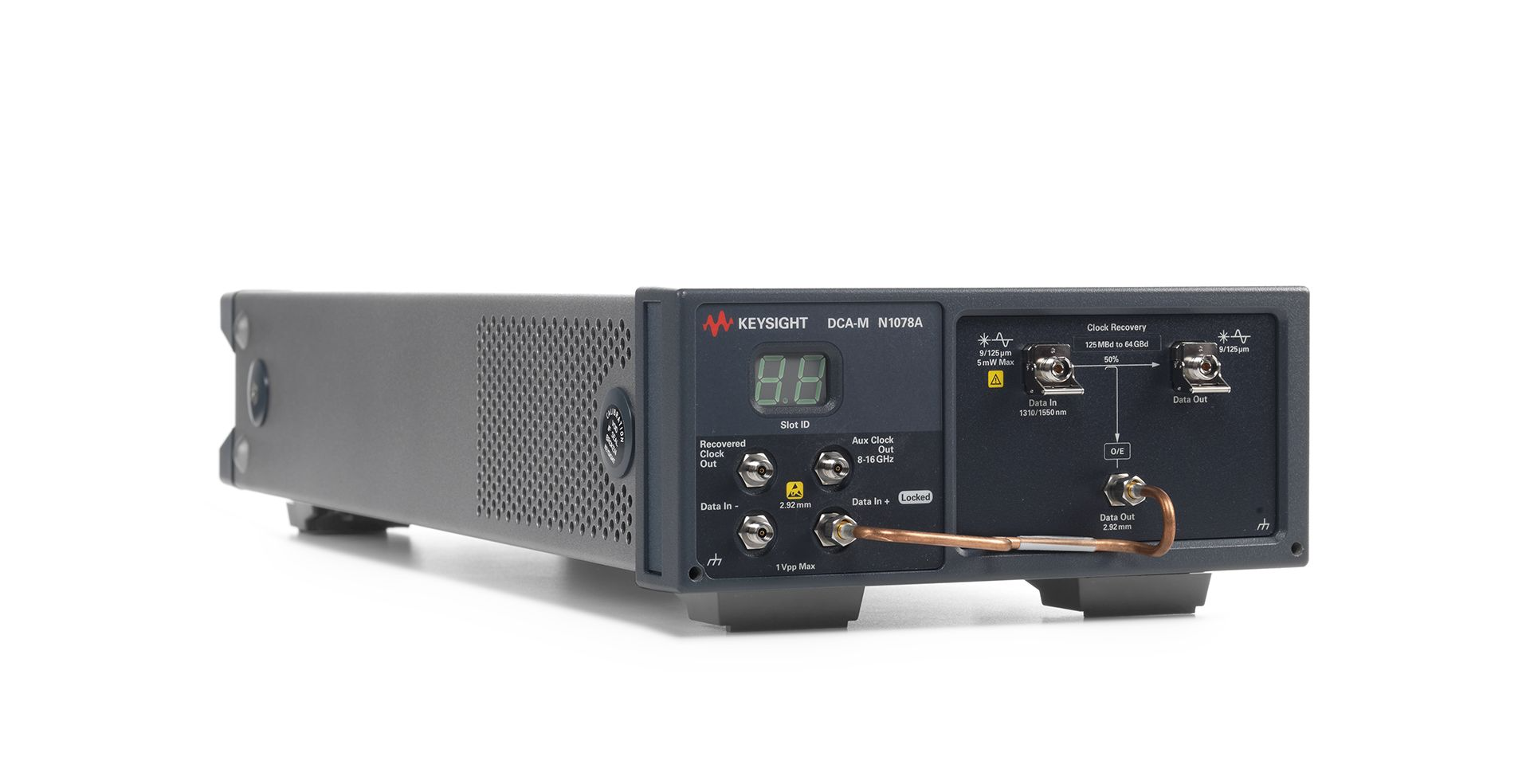

是德科技（Keysight）是全球領先的電子測量儀器與軟件解決方案供應商，專注于通信、半導體、汽車電子、工業電子等領域的測試測量技術，產品覆蓋示波器、信號分析儀、時鐘恢復模塊、誤碼率測試儀等全鏈路測試設備。憑借 70 余年技術積累，Keysight 持續引領高速信號測試標準，其 N1078A 時鐘恢復模塊依托深厚的高速通信測試經驗，為 64 GBd 及以下速率的光 / 電信號提供精準時鐘提取與分析能力，是高速串行接口研發、生產與認證的核心工具。
2. 產品特點
超寬速率覆蓋：支持連續數據速率 125 MBd 至 64 GBd，兼容 NRZ 與 PAM4 調制格式，單模塊適配從低速控制到高速光通信的全場景測試需求。
黃金 PLL 時鐘恢復：內置標準合規時鐘恢復引擎，提供可調峰值與 0.015–20 MHz 可配置環路帶寬，確保復雜噪聲環境下時鐘精準鎖定，提升測量可信度。
劣化信號處理：選配 EVA 可變均衡器選件，可有效補償信道損耗，恢復眼圖閉合的低質量信號，保障高速鏈路中微弱信號的準確捕獲。
深度抖動分析：選配 JSA 抖動頻譜分析選件，可解析抖動來源與分布特征，定位抖動根因（如串?dāng)_、相位噪聲），為高速系統優化提供數據支撐。
光 / 電一體化接口：集成單模光 / 電轉換模塊，支持 9/125 μm 單模光纖輸入，內置 2.92 mm 電接口，光 / 電信號可無縫切換測試，簡化測試鏈路。
精準測量能力：時鐘恢復隨機抖動低至 220 fs（典型值），時基精度高，可滿足 100G/400G 以太網、PCIe 6.0 等高速標準的一致性測試要求。
平臺兼容擴展：完美適配 Keysight DCA 示波器平臺（如 86100D、N1000A 等），支持 FlexPLL 等專用軟件，實現 PLL 帶寬、相位噪聲等深度測量。
3. 產品規格
| 參數項 | 規格參數 |
|---|
| 支持?jǐn)?shù)據速率 | 125 MBd–64 GBd（連續），兼容 NRZ/PAM4 |
| 輸入類型 | 單模光輸入（9/125 μm）、差分 / 單端電輸入（AC 耦合，50 Ω） |
| 光輸入 OMA 鎖定閾值 | 60–400 μW（隨速率變化） |
| 電輸入鎖定閾值 | 25–35 mVpp（隨速率變化） |
| 時鐘恢復引擎 | 黃金 PLL，環路帶寬 0.015–20 MHz（可調） |
| 時鐘輸出頻率 | 50 MHz–16 GHz（隨輸入速率） |
| 時鐘隨機抖動 | ≤220 fs（≥2 GBd，典型值） |
| 光接口 | 單模光纖輸入（兼容 1310 nm/1550 nm 波長） |
| 電接口 | 2.92 mm（F），差分 / 單端，AC 耦合，50 Ω |
| 選配功能 | EVA 可變均衡器、JSA 抖動頻譜分析 |
4. 應用場景
高速光通信測試：用于 100G/400G 以太網、OTN 等光通信設備與光模塊研發測試，對 64 GBd PAM4 單模光信號進行時鐘恢復與眼圖分析，驗證發射機性能與鏈路兼容性。
數據中心高速接口：適配 PCIe 6.0、CEI-112G 等數據中心芯片接口測試，提供精準時鐘同步，確保服務器、交換芯片等高速器件的信號完整性與誤碼率性能。
高速芯片與器件測試：用于數字芯片、SerDes 器件的時鐘提取與抖動測試，支持 NRZ/PAM4 信號分析，定位高速傳輸中的信號完整性問題，支撐芯片設計優化。
通信標準認證：滿足 IEEE 802.3、OIF 等國際標準的一致性測試要求，為光模塊、通信設備提供合規性時鐘恢復與信號分析解決方案。
工業與汽車電子：應用于車載高速通信、工業以太網等場景，對低抖動、高可靠性的高速串行信號進行時鐘同步測試，保障工業與車載系統的穩定運行。
