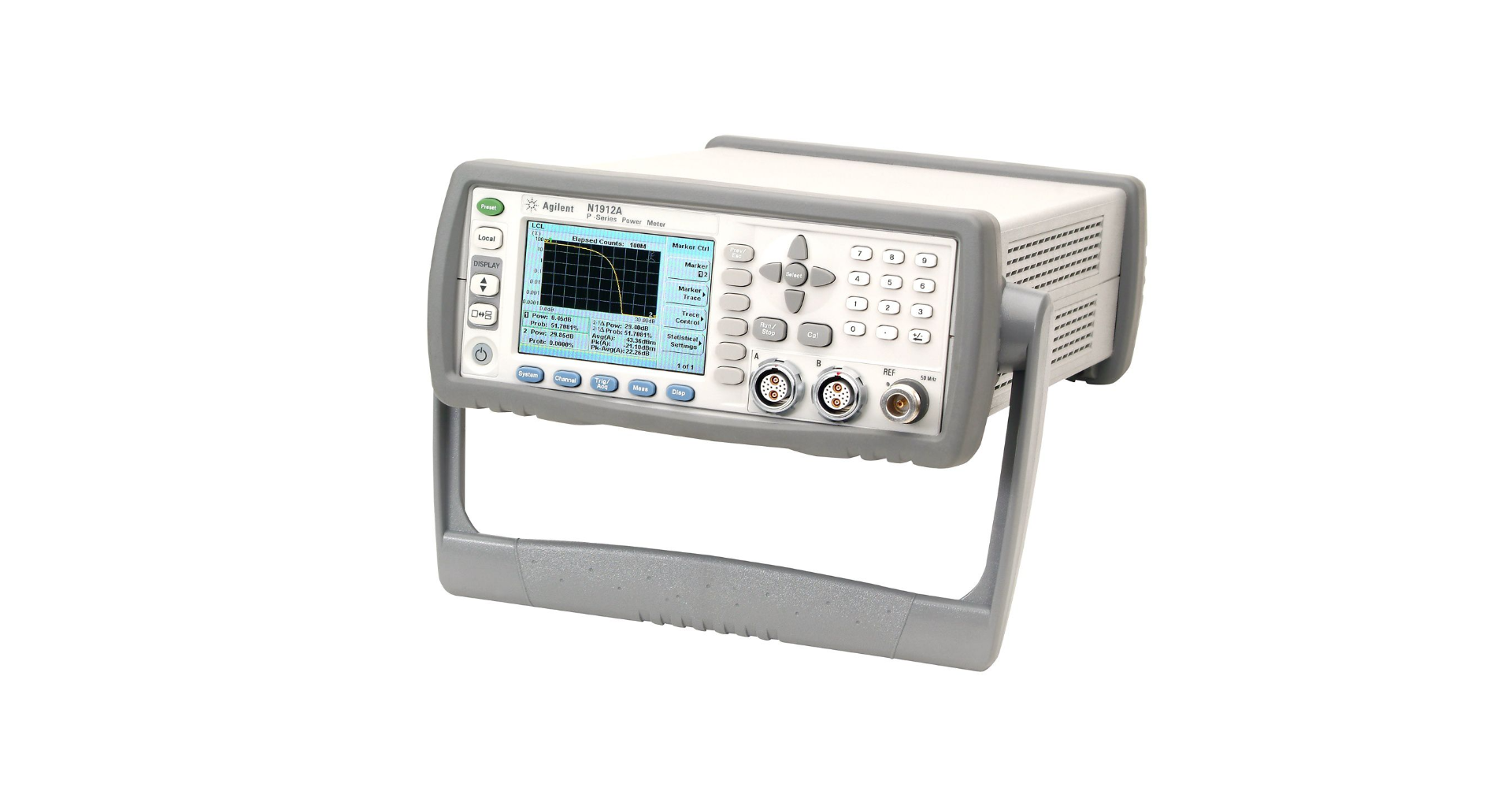

Keysight N1912A 雙通道功率計 | 30MHz 帶寬 100MSa/s 采樣 峰值 / 平均 / 脈沖功率測量
Keysight N1912A 雙通道功率計 | 30MHz 帶寬 100MSa/s 采樣 峰值 / 平均 / 脈沖功率測量
1. 品牌介紹
是德科技（Keysight Technologies）是全球領先的電子測量解決方案提供商，前身為安捷倫科技（Agilent）測量事業部，在射頻微波、無線通信與通用測試領域擁有深厚技術積累。N1912A 作為 P 系列旗艦雙通道功率計，融合高速采樣、寬頻測量與智能分析技術，為峰值 / 平均 / 脈沖功率測量樹立行業標桿，廣泛服務于通信設備、半導體、航空航天與國防等領域，助力客戶精準表征信號、加速產品研發與量產驗證。
2. 產品特點
雙通道獨立測量：雙路同步獨立采集，支持同時測量兩路信號，提升測試效率，適配多端口器件并行測試。
超高速實時采樣：100MSa/s 單次實時捕獲，30MHz 視頻帶寬，精準還原寬帶調制與脈沖信號細節。
寬頻寬幅覆蓋：配合 E 系列傳感器，頻率 9kHz–110GHz、功率 - 70 至 + 44dBm；配合 N192XA 寬帶傳感器，覆蓋 50MHz–40GHz。
全參數功率分析：測量峰值 / 平均功率、峰均比（PAR）、脈沖寬度、上升 / 下降時間、占空比、過沖 / 下沖等。
智能脈沖分析：自動門控、自動縮放、一鍵脈沖參數測量，支持復雜雷達 / 通信脈沖信號表征。
高速 CCDF 統計：實時互補累積分布函數分析，評估調制信號峰均比與功放線性度。
豐富運算功能：支持 A-B、B-A、A/B、B/A 差分與比率運算，便于對比兩路信號差異。
多制式預定義：內置 22 種通信標準（GSM、W-CDMA、WiMAX、雷達等），一鍵適配測試場景。
全面連接性：LXI-C、USB、LAN、GPIB 四接口，兼容 BenchVue、VEE、LabVIEW 等軟件，支持遠程控制與自動化測試。
便捷校準維護：連接 DUT 時可內部調零與校準，2 年校準周期，降低使用成本。
3. 產品規格
| 參數項 | 規格參數 |
|---|---|
| 通道數 | 2 獨立通道 |
| 視頻帶寬 | 30 MHz |
| 實時采樣率 | 100 MSa/s（單次捕獲） |
| 垂直分辨率 | 14 bit |
| 頻率范圍 | 9 kHz – 110 GHz（取決于傳感器） |
| 功率測量范圍 | 平均：-70 至 +44 dBm；峰值：-35 至 +20 dBm |
| 測量速度 | > 1500 讀數 / 秒 |
| 支持測量參數 | 峰值 / 平均功率、峰均比、上升 / 下降時間、脈沖寬度、占空比、CCDF、差分 / 比率 |
| 預定義制式 | 22 種（GSM、W-CDMA、WiMAX、雷達、802.11 等） |
| 接口 | LXI-C、USB 2.0、LAN、GPIB |
| 傳感器兼容 | 8480 系列、E 系列、E932x 系列、N1921A/N1922A 寬帶傳感器 |
| 校準周期 | 2 年 |
| 軟件支持 | BenchVue（BV0007B）、Keysight VEE、LabVIEW、MATLAB |
| 外形尺寸 | 約 213 × 88 × 330 mm（寬 × 高 × 深） |
| 重量 | 約 3.6 kg |
4. 應用場景
無線通信測試：2G/3G/4G/5G 基站、終端、功放的平均 / 峰值功率、峰均比與 CCDF 分析，驗證線性度與效率。
射頻器件研發：功率放大器、濾波器、混頻器、衰減器的增益、損耗、線性度與功率容量測試。
脈沖信號測量：雷達、導航、電子戰脈沖信號的寬度、上升 / 下降時間、占空比與峰值功率表征。
寬帶信號分析：WiMAX、UWB、DVB 等寬帶調制信號的功率與瞬態特性測試。
產線自動化測試：多通道并行測量 + 高速采樣，適配射頻模塊、通信設備大批量生產測試，提升效率。
衛星與航空航天：衛星通信、機載雷達的射頻功率監測與脈沖信號驗證，滿足嚴苛環境測試需求。
科研與計量：射頻 / 微波實驗室高精度功率測量、信號特性分析與標準溯源。
